Process
01
기획설계
설치 규모, 시기, 예산 계획수립
법규, 조례 , 설계지침 조사
예상 에너지자립율 산정
BIPV 설치 범위 계획 수립
02
실시설계
건축물 배치, 방위, 형태 설계
건축물 디자인 확정
관련도서 작성 (건축,전기설계)
BIPV 음영분석 및 설치규모 상세도 설계
03
설치
설계도서에 따른 건축물 구현
공정,양중,설치,안전계획 수립
BIPV 모듈 제조 및 설치 품질관리
04
유지관리
건물유지관리
시설안전유지관리
일상정검, 정기점검 실시
Main Issue
기획설계
- 관련 법률, 지지체 조례, 설계지침 확인
- 해당 프로젝트 의무비율(자립률)산정
- 산정에 따른 신재생에너지 설치계획 수립
입지조건 분석 [설치조건검토]
신재생에너지설비의 지원 등에 관한 지침
1. 모듈 설치용량
설계용량의 110% 범위 내에서 설치할 수 있다.
2. 설치상태
1) 정남향을 기준으로 동쪽 또는 서쪽 방향으로 45도 이내(공급인증서 발급대상 설비의 경우 60도 이내)로 설치하여야 한다.
2) 기존 건축물의 지붕, 벽체 등과 평행하게 태양광 설비(BAPV형 또는 BIPV형)를 설치하는 경우에는 정남향을 기준으로 동쪽 또는 서쪽으로 90도 이내에 설치할 수 있다.
3) 모듈의 일조시간은 1일 5시간[춘계(3∼5월)·추계(9∼11월)기준] 이상이어야 한다.
실시설계
- 건축물 배치 및 방위 형태 계획
- BIPV 발전량 및 음영검토
- BIPV 입면배치 및 상세 설계
입지조건 분석 [설치 각도에 따른 발전량검토]
[경사각 45° 100% 대비, 수평면 90%, 수직면 75%]
(방위 정남 기준)

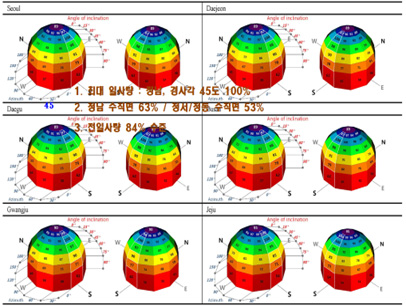

BIPV 설치 경사각 및 방위각에 의한 년간 전 일사량 비율
(한국태양에너지학회 TRY 기상 데이터 기반 국내 6개 지역)
[경사각 45° 100% 대비, 수평면 90%, 수직면 75%]
(방위 정남 기준)

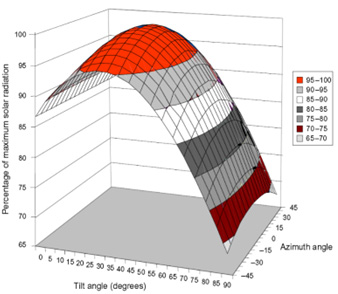

BIPV 설치 경사각 및 방위각 변수에 의한 년간 전 일사량 비율
(국내 6개 지역 평균 값)

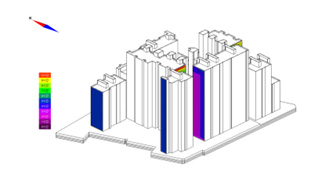

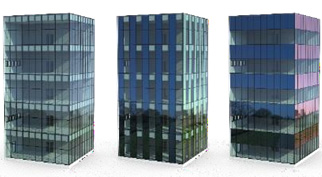

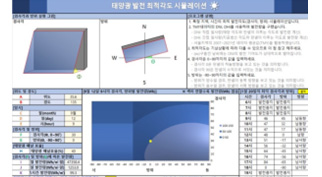

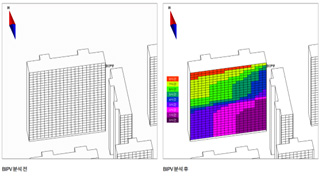

디자인 & 모델링 시뮬레이션 사례
시공
| 공사계획 | 하지철물공사 | 모듈제조 | 자재반입&양중 | BIPV 시공 中 | BIPV 시공 完 | 전기&모니터링 |
|---|---|---|---|---|---|---|
| 공정계획 양중계획 장비계획 설치계획 안전계획 전기공사계획 |
기준선작업 하지철물반입 하지철물양중 하지철물설치 |
셀전수검사 태빙 & 스트링 Lay-up Glass Cleaning Lamination Triming J-box Fixing Simulation Packaging |
자재 출고 자재 반입 및 하차 자재 분류 (설치면, 용량별) 자재 양중 |
모듈 검수 BIPV모듈설치 모듈결선작업 |
검수 잔손보기 |
접속반,인버터 반입&검수 공사위치 양중 전기배관공사 모듈결선 간선작업 EPS 작업 센서,LAN 작업 시운전 |
설치
- 공정계획, 양중계획, 설치계획, 안전계획 수립
- BIPV 모듈 제조 및 품질관리
- BIPV 모듈 설치 및 품질관리
- 설계도서에 따른 건축물 구현
유지관리
- 일상점검, 정기점검, 안전점검 실시
- 모니터링을 통해 작동여부 점검
- 일,월,년간 발전량 확인
- 고장, 파손, 오염으로 인한 BIPV 모듈 교체
